BINGUNG DENGAN CARA KERJA PEMASANGAN ATAP BAJA RINGAN ? YUKK KITA BAHAS DI SINI

PERSYARATAN TEKNIS PEMASANGAN RANGKA ATAP BAJA RINGAN.

Pemasangan kuda-kuda baja ringan di atas struktur pendukung nya (kolom atau ring balok) harus di laksanakan secara benar
dan cermat, agar rangka atap baja ringan dapat terpasang sesuai dengan persyaratan nya.

Persyaratan teknis rangka atap baja ringan di antara nya adalah :
    1. Kuda-kuda terpasang kuat dan stabil, lengkapi dengan angkur (dynabolt) pada kedua tumpuan nya.
    2. Semua kuda-kuda tegak lurus tegak-lurus terhadap ring balok.
    3. Ketinggian apex untuk pemasangan nok di atas setiap kuda-kuda rata.
    4. Sisi miring atap rata (tidak bergelombang).
    5. Tidak ada kerusakan lapisan pada pelindung.
    6. Tidak terjadi deformasi akibat kesalahan pelaksanaan pekerjaan.

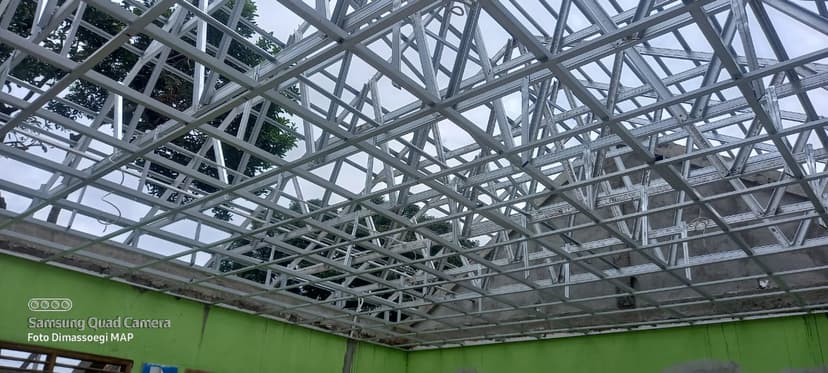

METODE KERJA PEMASANGAN RANGKA ATAP BAJA RINGAN.

<LEVELING & MARKING>

- Memastikan seluruh permukaan ring balok dalam keadaan siku dan rata dengan menggunakan   selang air (waterpass) dan penyiku sebagai media pengukuran.
- Memastikan bahwa rangkaian ring balok sudah mengikat seluruh bangunan dengan benar dan   kualitas beton sudah menunjang dengan minimal mutu K150.
- Mengukur jarak dan memberi tanda titik peletakan kuda-kuda sesuai dengan gambar rencana atap.

<PERAKITAN DAN PERSIAPAN KUDA-KUDA>

- Memotong CANAL C dan merakit kuda-kuda sesuai dengan gambar detail ilahan tim engineer.

- Mengangkat kuda-kuda yang telah terakit dengan hati-hati agar tidak terjadi kerusakan deformasi.

<PEMASANGAN KUDA-KUDA>

- Memasang kuda-kuda sesuai dengan nomor nya di atas ring balok berdasarkan gambar kerja.
- Memastikan posisi kiri dan kanan kuda-kuda tidak terbalik. Posisi yang tepat dapat di tentukan dengan acuan mulut web menghadap pekerja Ketika pemasangan.
- Mengontrol posisi berdiri nya kuda-kuda agar tegak lurus dengan ring balok menggunakan benang dan lot (unting-unting).
- Mengencangkan kuda-kuda dengan plat L, dengan menggunakan empat buah truss screw
- Mengencangkan plat L dengan ring balok menggunakan dynabolt, dan menambahkan balok penopang sementara, agar posisi kuda-kuda tidak berubah.
- Mengulangi Langkah ke 1 sampai ke 5 untuk mendirikan semua kuda-kuda, sesuai dengan posisi nya dalam gambar kerja.

<INSPEKSI DAN FINISHING KUDA-KUDA>

- Memeriksa ulang jarak antar kuda-kuda dari as ke as (maks 1,2meter)
- Memeriksa kedataran semua puncak kuda-kuda (Apex), dan memastikan garis nok memiliki ketinggian yang sama. Di lanjut dengan memasang balok nok.
- memasang balok pengikat (bracing) sebagai perkuatan terhadap beban angin.
Bracing dapat di pasang pada top dan bottom chord.
- Bila menggunakan aluminium foil, lapisan ini di pasang terlebih dahulu di atas truss, jurai dan rafter.
- Memasang reng (roof battens) dengan jarak menyesuaikan jenis penutup atap yang di gunakan. Setiap pertemuan reng dengan kuda-kuda di ikat memakai screw reng sebanyak 2 buah.
- Memasang outrigger pada atap jenis pelana. Outrigger dapat di pasang sebagai overhang dengan Panjang maksimal 120cm dari kuda-kuda terluar, dan jarak antar outrigger 120cm. Outrigger harus di letakan dan di screw dengan 2 buah kuda-kuda yang terdekat.
- Memasang ceiling battens dengan jarak antar masing-masing ceiling battens adalah 120cm. Fungsi ceiling battens adalah untuk memperkuat ikatan antar kuda-kuda dengan di pasang pada permukaan bagian atas bottom chord.
- Setiap sambungan harus di overlap 40cm, dan setiap pertemuan dengan bottom chord harus di screw. Ceiling battens selanjutnya dapat di fungsikan untuk menahan plafond dan penggantung nya.
